В соответствии с инструкцией по администрированию основных видов обслуживания создать профиль виртуального абонента в Web-интерфейсе ImSwitch5:
Перейти в vPBX в раздел «Абоненты» и нажать на вкладку «Создать профиль». Тип подключения оставить по умолчанию, в графе «Номер» внести значение №17, подходящее под диапазон номеров.

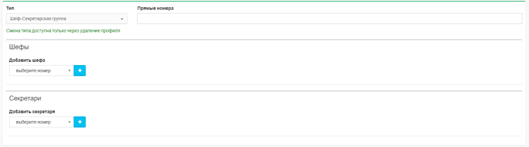

Необходимо создать абонента с типом «Шеф-Секретарская группа».
После чего добавляются две дополнительные секции:
- Шефы - для добавления шефских абонентов и привязки к ним секретарей;
- Секретари - для добавления секретарских абонентов и привязки к ним ассистентов.

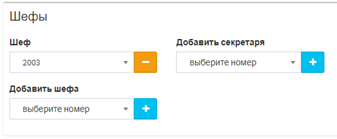

В секции «Шефы» в поле «Добавить Шефа» из представленного списка номеров выбираем абонента №6 и нажимаем "+"
В секции «Секретари» в поле «Добавить Секретаря» из представленного списка номеров выбираем абонента №2 и нажимаем "+" . Также добавить Секретаря в секции «Шефы».
После добавления участников группы применить настройки в профиле ШСГ №17.
Установить группу перехвата в Web-интерфейсе ImSwitch5:

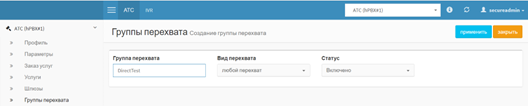

Создать группу перехвата в настройках PBX, разрешить любой вид перехвата и включить статус. Применить настройку группы.

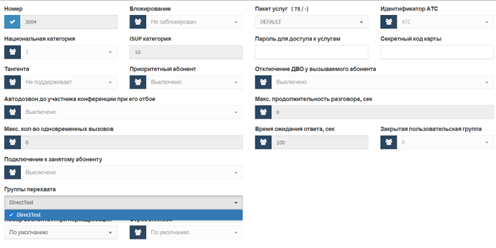

Перейти в профиль абонентов с номерами № 2 и 6 и настроить созданную группу перехвата. Применить настройку в профиле.

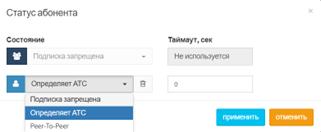

В профиле абонентов с номером №6 и №2 настроить услугу «Статус абонента». АТС должна определять статус абонента.

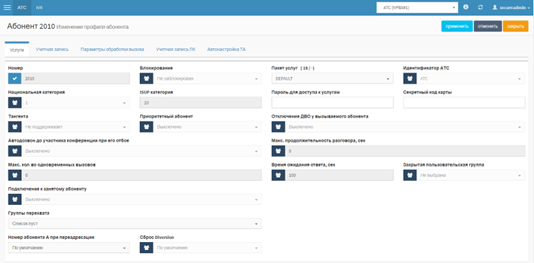

Перейти в vPBX в раздел «Абоненты» и открыть профиль Секретаря (№2).
В графе «Исходящие вызовы» разрешить услугу DSS-вызова.

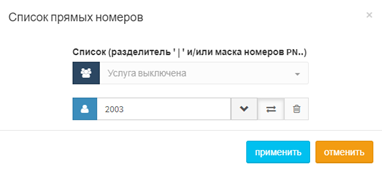

В секции «Вызовы» настроить услугу «Список прямых номеров». Убрать настройки по умолчанию, вписать номер Шефа (№6) и применить настройки для абонента.

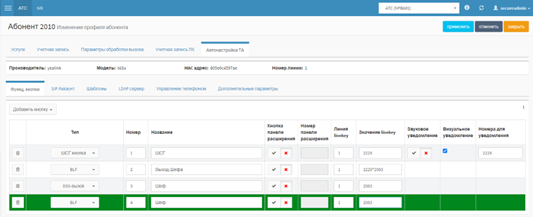

Для ТА Yealink Секретаря:

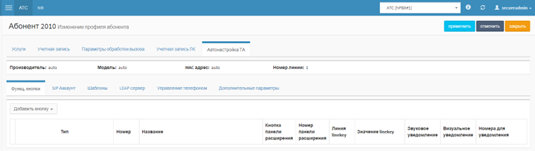

В профиле абонента №2 перейти во вкладку «Автонастройки ТА».
В секции «Функциональные кнопки» добавить следующие кнопки:

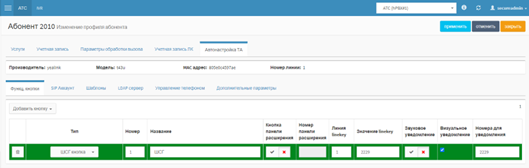

- Тип «ШСГ-кнопка» с разрешенным звуковым и визуальным уведомлением. В название вписать «ШСГ», в параметрах «Значение linekey» и «Номера для уведомления» задать номер №17 ШСГ.
- Тип «BLF» со значением номера «ШСГ(Абонент №17)*Шеф (Абонент №6) », например, «2229*2003». В названии вписать «Выход Шефа»
-Тип «BLF» со значением номера «Шеф (Абонент №6)», например, «2003». В названии вписать «Шеф».

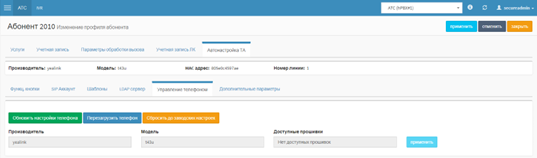

Для назначения кнопок в секции «Управление телефоном» выбрать параметр «Обновить настройки телефона».

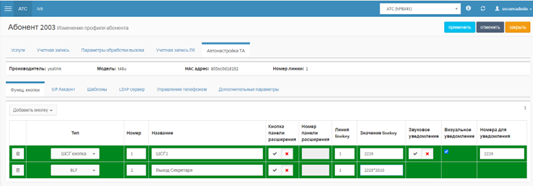

Для ТА Yealink Шефа:

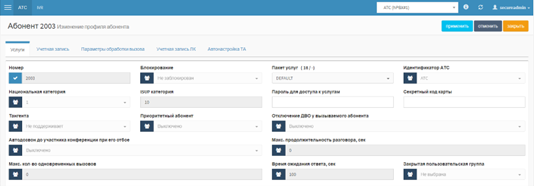

В профиле абонента №6 перейти во вкладку «Автонастройки ТА».
В секции «Функциональные кнопки» добавить следующие кнопки:

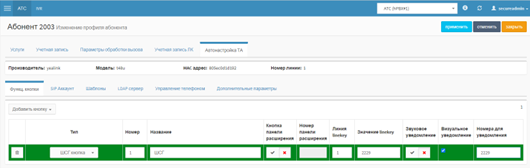

- Тип «ШСГ-кнопка» с разрешенным звуковым и визуальным уведомлением. В название вписать «ШСГ», в параметрах «Значение linekey» и «Номера для уведомления» задать номер №17 ШСГ.
- Тип «BLF» со значением номера «ШСГ(Абонент №17)*Секретарь (Абонент №2) », например, «2229*2010». В названии вписать «Выход Секретаря»
Для назначения кнопок в секции «Управление телефоном» выбрать параметр «Обновить настройки телефона».
Тестовая процедура:
Перевод вызова до ответа (Semi-Attended transfer):
1. Абонент №1 поднимает трубку телефонного аппарата:
- при поднятой трубке (включенной громкой связи) слышен сигнал готовности станции,
2. Абонент №1 набирает номер Шефа (№6):
- после набора номера в трубке инициатора вызова слышен сигнал контроля посылки вызова (КПВ).
- на телефонном аппарате Секретаря (№2) звучит вызывной сигнал, клавиша «BLF/ШСГ*Шеф» горит зеленым, клавиша «BLF/Шеф» горит зеленым;
- на телефонном аппарате Шефа (№6) мигает клавиша «BLF/ШСГ», появляется меню перехвата с индикацией.
3. Секретарь (№2) поднимает трубку телефонного аппарата:
- при поднятии трубки вызываемым абонентом, устанавливается голосовой канал (соединение установлено);
4. Секретарь (№2) нажатием на аппарате клавиши Hold ставит на удержание соединение с абонентом №1:
- Абонент №1 слышит в трубке сигнал об удержании вызова (music on hold).
5. Секретарь (№2) нажатием на аппарате клавиши «BLF/Шеф» совершает вызов на Шефа (№6):
- Абонент №1 слышит в трубке сигнал об удержании вызова (music on hold);
- на телефонном аппарате Шефа (№6) звучит вызывной сигнал.
6. Секретарь (№2) нажимает на аппарате контекстную кнопку «Transfer»:
- на телефонном аппарате Шефа (№6) звучит вызывной сигнал.
7. Шеф (№6) поднимает трубку телефонного аппарата:
- при поднятии трубки вызываемым абонентом, устанавливается голосовой канал (соединение установлено);
8. Шеф (№6) кладет трубку телефонного аппарата:
- «положенная» трубка на телефонном аппарате разрывает соединение, на противоположном конце телефонного соединения в трубке слышен звуковой сигнал отбоя.
Перевод вызова до ответа (Semi-Attended transfer). Шеф не отвечает. Проверка возврата вызова на ТА Секретаря:
1. Абонент №1 поднимает трубку телефонного аппарата:
- при поднятой трубке (включенной громкой связи) слышен сигнал готовности станции,
2. Абонент №1 набирает номер Шефа (№6):
- после набора номера в трубке инициатора вызова слышен сигнал контроля посылки вызова (КПВ).
- на телефонном аппарате Секретаря (№2) звучит вызывной сигнал, клавиша «BLF/ШСГ*Шеф» горит зеленым, клавиша «BLF/Шеф» горит зеленым;
- на телефонном аппарате Шефа (№6) мигает клавиша «BLF/ШСГ», появляется меню перехвата с индикацией.
3. Секретарь (№2) поднимает трубку телефонного аппарата:
- при поднятии трубки вызываемым абонентом, устанавливается голосовой канал (соединение установлено);
4. Секретарь (№2) нажатием на аппарате клавиши Hold ставит на удержание соединение с абонентом №1:
- Абонент №1 слышит в трубке сигнал об удержании вызова (music on hold).
5. Секретарь (№2) нажатием на аппарате клавиши «BLF/Шеф» совершает вызов на Шефа (№6):
- Абонент №1 слышит в трубке сигнал об удержании вызова (music on hold);
- на телефонном аппарате Шефа (№6) звучит вызывной сигнал.
6. Секретарь (№2) нажимает на аппарате контекстную кнопку «Transfer»:
- на телефонном аппарате Шефа (№6) звучит вызывной сигнал.
7. Шеф (№6) не отвечает:
- По истечении таймера вызов возвращается на ТА Секретаря (№2).
8. Секретарь (№2) поднимает трубку телефонного аппарата:
- при поднятии трубки вызываемым абонентом, устанавливается голосовой канал (соединение установлено);
9. Секретарь (№2) кладет трубку телефонного аппарата:
- «положенная» трубка на телефонном аппарате разрывает соединение, на противоположном конце телефонного соединения в трубке слышен звуковой сигнал отбоя.
Перевод вызова с ответом (Attended transfer):
1. Абонент №1 поднимает трубку телефонного аппарата:
- при поднятой трубке (включенной громкой связи) слышен сигнал готовности станции,
2. Абонент №1 набирает номер Шефа (№6):
- после набора номера в трубке инициатора вызова слышен сигнал контроля посылки вызова (КПВ).
- на телефонном аппарате Секретаря (№2) звучит вызывной сигнал, клавиша «BLF/ШСГ*Шеф» горит зеленым, клавиша «BLF/Шеф» горит зеленым;
- на телефонном аппарате Шефа (№6) мигает клавиша «BLF/ШСГ», появляется меню перехвата с индикацией.
3. Секретарь (№2) поднимает трубку телефонного аппарата:
- при поднятии трубки вызываемым абонентом, устанавливается голосовой канал (соединение установлено);
4. Секретарь (№2) нажатием на аппарате клавиши Hold ставит на удержание соединение с абонентом №1:
- Абонент №1 слышит в трубке сигнал об удержании вызова (music on hold).
5. Секретарь (№2) нажатием на аппарате клавиши «BLF/Шеф» совершает вызов на Шефа (№6):
- Абонент №1 слышит в трубке сигнал об удержании вызова (music on hold);
- на телефонном аппарате Шефа (№6) звучит вызывной сигнал.
6. Шеф (№6) поднимает трубку телефонного аппарата:
- при поднятии трубки вызываемым абонентом, устанавливается голосовой канал (соединение установлено);
7. Секретарь (№2) нажимает на аппарате контекстную кнопку «Transfer»:
- происходит соединение абонента №1 с Шефом (№6).
8. Шеф (№6) кладет трубку телефонного аппарата:
- «положенная» трубка на телефонном аппарате разрывает соединение, на противоположном конце телефонного соединения в трубке слышен звуковой сигнал отбоя.
Перевод вызова с ответом (Attended transfer). Вызов Шефа через клавишу BLF/DSSШеф:
1. Абонент №1 поднимает трубку телефонного аппарата:
- при поднятой трубке (включенной громкой связи) слышен сигнал готовности станции,
2. Абонент №1 набирает номер Шефа (№6):
- после набора номера в трубке инициатора вызова слышен сигнал контроля посылки вызова (КПВ).
- на телефонном аппарате Секретаря (№2) звучит вызывной сигнал, клавиша «BLF/ШСГ*Шеф» горит зеленым, клавиша «BLF/Шеф» горит зеленым;
- на телефонном аппарате Шефа (№6) мигает клавиша «BLF/ШСГ», появляется меню перехвата с индикацией.
3. Секретарь (№2) поднимает трубку телефонного аппарата:
- при поднятии трубки вызываемым абонентом, устанавливается голосовой канал (соединение установлено);
4. Секретарь (№2) нажатием на аппарате клавиши Hold ставит на удержание соединение с абонентом №1:
- Абонент №1 слышит в трубке сигнал об удержании вызова (music on hold).
5. Секретарь (№2) нажатием на аппарате клавиши «BLF/DSSШеф» совершает вызов на Шефа (№6):
- Абонент №1 слышит в трубке сигнал об удержании вызова (music on hold);
- на телефонном аппарате Шефа (№6) звучит вызывной сигнал.
6. Шеф (№6) поднимает трубку телефонного аппарата:
- при поднятии трубки вызываемым абонентом, устанавливается голосовой канал (соединение установлено);
7. Секретарь (№2) нажимает на аппарате контекстную кнопку «Transfer»:
- происходит соединение абонента №1 с Шефом (№6).
8. Шеф (№6) кладет трубку телефонного аппарата:
- «положенная» трубка на телефонном аппарате разрывает соединение, на противоположном конце телефонного соединения в трубке слышен звуковой сигнал отбоя.
Слепой перевод вызова (Blind transfer):
1. Абонент №1 поднимает трубку телефонного аппарата:
- при поднятой трубке (включенной громкой связи) слышен сигнал готовности станции,
2. Абонент №1 набирает номер Шефа (№6):
- после набора номера в трубке инициатора вызова слышен сигнал контроля посылки вызова (КПВ).
- на телефонном аппарате Секретаря (№2) звучит вызывной сигнал, клавиша «BLF/ШСГ*Шеф» горит зеленым, клавиша «BLF/Шеф» горит зеленым;
- на телефонном аппарате Шефа (№6) мигает клавиша «BLF/ШСГ», появляется меню перехвата с индикацией.
3. Секретарь (№2) поднимает трубку телефонного аппарата:
- при поднятии трубки вызываемым абонентом, устанавливается голосовой канал (соединение установлено);
4. Секретарь (№2) нажатием на аппарате клавиши Hold ставит на удержание соединение с абонентом №1:
- Абонент №1 слышит в трубке сигнал об удержании вызова (music on hold).
5. Секретарь (№2) нажимает на аппарате контекстную кнопку «Transfer» и осуществляет слепой перевод вызова:
- Секретарь (№2) нажатием на аппарате клавиши «BLF/DSSШеф» совершает вызов на Шефа (№6).
- Абонент №1 слышит в трубке сигнал об удержании вызова (music on hold);
- на телефонном аппарате Шефа (№6) звучит вызывной сигнал.
6. Шеф (№6) поднимает трубку телефонного аппарата:
- при поднятии трубки вызываемым абонентом, устанавливается голосовой канал (соединение установлено);
7. Шеф (№6) кладет трубку телефонного аппарата:
- «положенная» трубка на телефонном аппарате разрывает соединение, на противоположном конце телефонного соединения в трубке слышен звуковой сигнал отбоя.
Слепой перевод вызова (Blind transfer), Шеф не отвечает. Проверка возврата вызова на ТА Секретаря:
1. Абонент №1 поднимает трубку телефонного аппарата:
- при поднятой трубке (включенной громкой связи) слышен сигнал готовности станции,
2. Абонент №1 набирает номер Шефа (№6):
- после набора номера в трубке инициатора вызова слышен сигнал контроля посылки вызова (КПВ).
- на телефонном аппарате Секретаря (№2) звучит вызывной сигнал, клавиша «BLF/ШСГ*Шеф» горит зеленым, клавиша «BLF/Шеф» горит зеленым;
- на телефонном аппарате Шефа (№6) мигает клавиша «BLF/ШСГ», появляется меню перехвата с индикацией.
3. Секретарь (№2) поднимает трубку телефонного аппарата:
- при поднятии трубки вызываемым абонентом, устанавливается голосовой канал (соединение установлено);
4. Секретарь (№2) нажатием на аппарате клавиши Hold ставит на удержание соединение с абонентом №1:
- Абонент №1 слышит в трубке сигнал об удержании вызова (music on hold).
5. Секретарь (№2) нажимает на аппарате контекстную кнопку «Transfer» и осуществляет слепой перевод вызова:
- Секретарь (№2) нажатием на аппарате клавиши «BLF/Шеф» совершает вызов на Шефа (№6).
- Абонент №1 слышит в трубке сигнал об удержании вызова (music on hold);
- на телефонном аппарате Шефа (№6) звучит вызывной сигнал.
6. Шеф (№6) не отвечает:
- По истечении таймера вызов возвращается на ТА Секретаря (№2).
7. Секретарь (№2) поднимает трубку телефонного аппарата:
- при поднятии трубки вызываемым абонентом, устанавливается голосовой канал (соединение установлено);
8. Секретарь (№2) кладет трубку телефонного аппарата:
- «положенная» трубка на телефонном аппарате разрывает соединение, на противоположном конце телефонного соединения в трубке слышен звуковой сигнал отбоя.
Перевод вызова на другого Абонента до ответа (Semi-Attended transfer). Шеф отбивает вызов. Проверка возврата вызова на ТА Секретаря:
1. Абонент №1 поднимает трубку телефонного аппарата:
- при поднятой трубке (включенной громкой связи) слышен сигнал готовности станции,
2. Абонент №1 набирает номер Шефа (№6):
- после набора номера в трубке инициатора вызова слышен сигнал контроля посылки вызова (КПВ).
- на телефонном аппарате Секретаря (№2) звучит вызывной сигнал, клавиша «BLF/ШСГ*Шеф» горит зеленым, клавиша «BLF/Шеф» горит зеленым;
- на телефонном аппарате Шефа (№6) мигает клавиша «BLF/ШСГ», появляется меню перехвата с индикацией.
3. Секретарь (№2) поднимает трубку телефонного аппарата:
- при поднятии трубки вызываемым абонентом, устанавливается голосовой канал (соединение установлено);
4. Секретарь (№2) нажатием на аппарате клавиши Hold ставит на удержание соединение с абонентом №1:
- Абонент №1 слышит в трубке сигнал об удержании вызова (music on hold).
5. Секретарь (№2) нажимает на аппарате контекстную кнопку «Transfer» и осуществляет слепой перевод вызова:
- Секретарь (№2) нажатием на аппарате клавиши «BLF/Шеф» совершает вызов на Шефа (№6).
- Абонент №1 слышит в трубке сигнал об удержании вызова (music on hold);
- на телефонном аппарате Шефа (№6) звучит вызывной сигнал.
6. Шеф (№6) отбивает вызов:
- Вызов возвращается на ТА Секретаря (№2).
7. Секретарь (№2) поднимает трубку телефонного аппарата:
- при поднятии трубки вызываемым абонентом, устанавливается голосовой канал (соединение установлено);
8. Секретарь (№2) кладет трубку телефонного аппарата:
- «положенная» трубка на телефонном аппарате разрывает соединение, на противоположном конце телефонного соединения в трубке слышен звуковой сигнал отбоя.
Перевод вызова с ответом (Attended transfer). Вызов в ШСГ от внешнего абонента:
1. Внешний абонент №7 поднимает трубку телефонного аппарата:
- при поднятой трубке (включенной громкой связи) слышен сигнал готовности станции,
2. Внешний абонент №7 набирает номер Шефа (№6):
- после набора номера в трубке инициатора вызова слышен сигнал контроля посылки вызова (КПВ).
- на телефонном аппарате Секретаря (№2) звучит вызывной сигнал, клавиша «BLF/ШСГ*Шеф» горит зеленым, клавиша «BLF/Шеф» горит зеленым;
- на телефонном аппарате Шефа (№6) мигает клавиша «BLF/ШСГ», появляется меню перехвата с индикацией.
3. Секретарь (№2) поднимает трубку телефонного аппарата:
- при поднятии трубки вызываемым абонентом, устанавливается голосовой канал (соединение установлено);
4. Секретарь (№2) нажатием на аппарате клавиши Hold ставит на удержание соединение с внешним абонентом №7:
- Абонент №7 слышит в трубке сигнал об удержании вызова (music on hold).
5. Секретарь (№2) нажатием на аппарате клавиши «BLF/Шеф» совершает вызов на Шефа (№6):
- Внешний абонент №7 слышит в трубке сигнал об удержании вызова (music on hold);
- на телефонном аппарате Шефа (№6) звучит вызывной сигнал.
6. Секретарь (№2) нажимает на аппарате контекстную кнопку «Transfer»:
- на телефонном аппарате Шефа (№6) звучит вызывной сигнал.
7. Шеф (№6) поднимает трубку телефонного аппарата:
- при поднятии трубки вызываемым абонентом, устанавливается голосовой канал (соединение установлено);
8. Шеф (№6) кладет трубку телефонного аппарата:
- «положенная» трубка на телефонном аппарате разрывает соединение, на противоположном конце телефонного соединения в трубке слышен звуковой сигнал отбоя.
